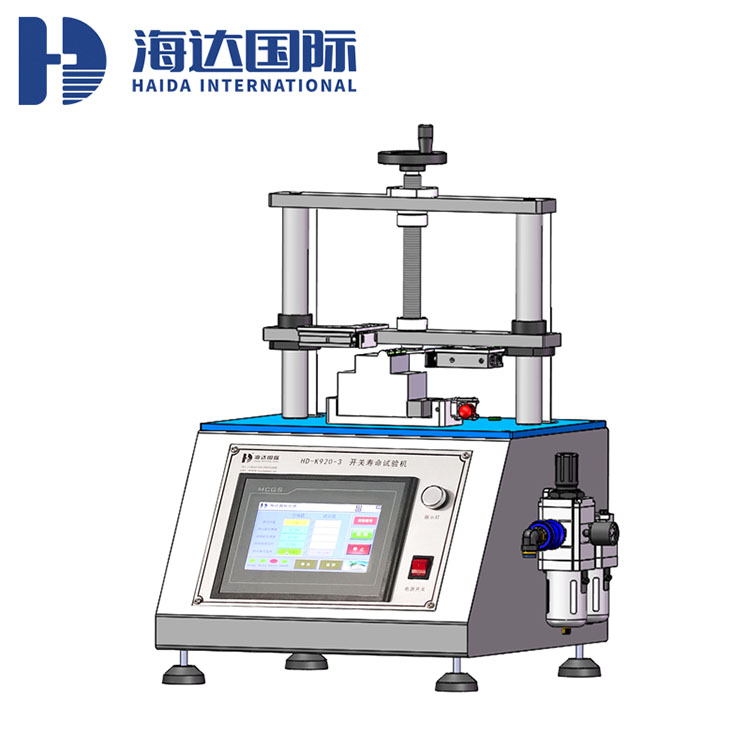

空氣開關壽命試驗機HD-AK922

來源:海達儀器有限公司　　時間:2021-03-13 15:51:31　　海達小編編繪　　瀏覽:99+

———————產品參數———————

產品簡介

一、空氣開關壽命試驗機產品功能

空氣開關壽命試驗儀適用於空氣開關、斷路器等疲勞試驗，應用於工業、自動化設備等行業。

二、空氣開關壽命試驗機操作原理

將開關固定於本機夾具上（帶電測試樣品需要鎖緊快速插頭），撥動快速夾鉗使樣品固定。左右兩個雙軸氣缸則在調好適當高度情況下驅動左右兩邊撥動片，使開關左右往複撥動，直到樣品損壞，記錄點動次數。

三、空氣開關壽命試驗機開關通用檢測標準

1. 以6次/分鍾連續工作10000次操作循環（注：傾倒開關為導通-斷開一次為一個操作循環），試驗過程中和試驗後開關能正常工作，無動作失靈、接觸不良或電氣絕緣損壞的現象；
2. 若相應產品標準有規定開關操作循環次數的，按標準要求執行，但不得少於10000次；
3.其它開關操作循環：相繼從一個位置到另一個位置,再經過所有其他位置(如有),返回到初始位置的連續操作。

四、空氣開關壽命試驗機產品特點

1.機殼采用A3鋼板，使用精密激光切割及數控折床彎折、焊接成型，附著金屬灰與光澤藍配色的烤漆塗裝；
2.試樣夾具采用快速夾鉗夾具，通過把手撥動調緊夾具鬆緊度，可適應不同大小樣品，同時具備自鎖功能，可防止試樣在試驗時出現脫落；
3.撥動片采用賽鋼塑料材質，具有摩擦係數低、幾何穩定性好等特點，在做往複撥動開關試驗時，撥動片不易變形；
4.氣缸驅動部件與撥動片之間采用不鏽鋼板連接，具有一定彈性和耐久性，使得空氣開關在測試過程中始終受到力驅動；
5.用戶可通過調節移動橫梁位置來調節兩塊撥動片之間的高度位置，以適應不同規格大小的空氣開關；
6.設備配置6個電源插孔，可做樣品的通電設置，通過控製器預設參數來測定樣品通電情況下開關的疲勞次數；
7.導通線采用香蕉插頭快速插拔，有效保護線的使用壽命；
8.自動計數功能、斷電自動保存數據等智能設計；
9.控製器搭載自動檢測試樣損壞功能，自動記錄樣品損壞時的測試次數；
10.控製器采用我司自主研發測試軟件，可完成參數設定、運行狀態控製、數據收集；
11.針對不同用戶測試需求，可提供定製化服務。

主要技術參數

指標	參數
速度	0~30次/min
高度行程	0~100mm
驅動方式	雙軸氣缸（行程50mm）
測試方法	通電和不通電測試
測試次數	1~999999次（任意設定）
導通時間	0~99.9S，可預置
關閉時間	0~99.9S，可預置
外形尺寸	500400700mm（LWH）
重量	約15KG
電源	1∮ AC 220V
整機功率	100W
其他	自動計數功能、斷電自動保存數據
