高頻振動試驗台HD-G826
來源:菠萝视频儀器有限公司 時間:2020-07-04 16:15:18 菠萝视频小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
高頻振動試驗台HD-G826在力學環境測試中必不可少，扮演著非常重要的角色，為現代化的產品設計、驗證、生產提供了振動環境模擬試驗平台。HD利用先進的振動控製器，基於閉環控製，推出了國內一流性能的電動振動試驗係統。該係統能夠準確地複現真實的振動激勵對產品可靠性的影響，廣泛應用於航空航天、電子、汽車、包裝運輸、高校科學研究等行業。 風冷係列電動振動試驗係統涵蓋了單軸向到多自由度，推力從3KN到50KN的多個型號電動振動台。該係列振動台具有可靠性高，工作頻率寬，占地麵積小，移動方便，操作維護簡單等特點，為您的振動環境試驗提供新的選擇。 | ||
| 主要技術參數 | ||
係統型號 HD-G826-300 HD-G826-600 HD-G826-1000 HD-G826-2000 HD-G826-3000 HD-G826-5000 正弦推力 2.94kN 5.88kN 9.8kN 19.6kN 31.36kN 53.9kN 頻率範圍 5～4000Hz 5～3500Hz 5～3000Hz 5～2500Hz 5～2500Hz 5～2500Hz 位移空間 25.4mm 51mm 51mm 51mm 51mm 51mm 速度範圍 0-2m/s 加速度 981m/s² 動圈直徑 150mm 運動部件等效質量 3kg 6kg 10kg 22kg 32kg 55kg 一階共振頻率 2800Hz 3000Hz 2500Hz 2400Hz 2100Hz 2000Hz 台麵螺釘尺寸（標準） M8 M8 M10 M10 M10 M12 軸向隔振頻率 ＜3Hz 載荷 120kg 300kg 300kg 300kg 500kg 1000kg 功放型號 VSA-H402A（300) VSA-H802A（600) VSA-H123A（1000) VSA-H243A（2000) VSA-H323A（3000) VSA-H563A（5000) 輸出功率 4 8 12 24 32 56 信噪比 ＞65dB 額定輸出電壓 120Vrms 功放功率 ＞95% 係統保護 具有多種性能保護 風機型號 PBL-W03（300） PBL-W03（600） PBL-W03（1000） PBL-W03（2000） PBL-W03（3000） PBL-W03（5000） 風機功率 0.75kW 4kW 4kW 7.5kW 15kW 15kW 風量 0.2m³/s 0.3m³/s 0.356m³/s 0.68m³/s 0.66m³/s 1.36m³/s 風壓 0.015kgf/cm² 0.048kgf/cm² 0.058kgf/cm² 0.059kgf/cm² 0.075kgf/cm² 0.08kgf/cm² 風管直徑 120mm 200mm 係統工作環境要求 HD-G826-300 HD-G826-600 HD-G826-1000 HD-G826-2000 HD-G826-3000 HD-G826-5000 溫度 0～40℃ 濕度 0～90%，不結霜 電源要求 3相AC，380V±10%，50Hz，7kVA 3相AC，380V±10%，50Hz，16kVA 3相AC，380V±10%，50Hz，26kVA 3相AC，380V±10%，50Hz，40kVA 3相AC，380V±10%，50Hz，65kVA 3相AC，380V±10%，50Hz，90kVA 壓縮空氣要求 0.6Mpa 選購設備：1、水平滑台 2、移動裝置 3、垂直擴展台麵 4、隔熱板 5、夾具 | ||

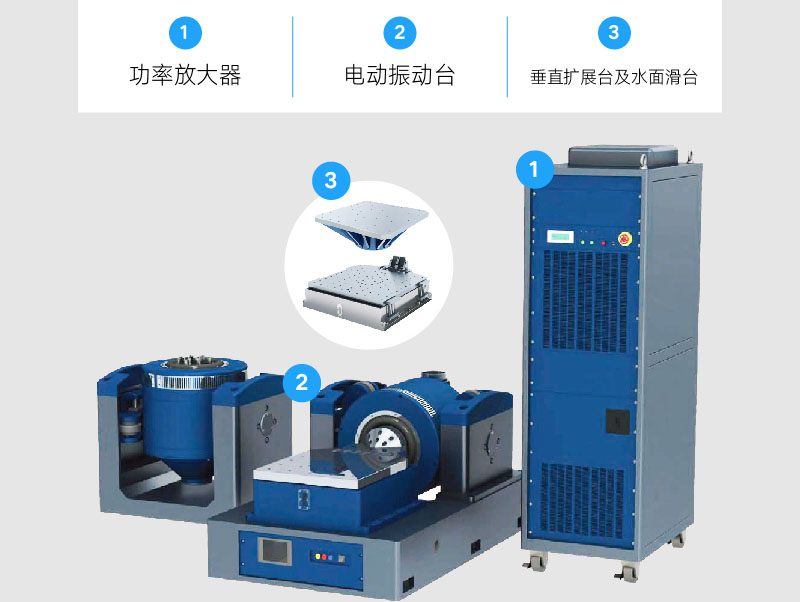

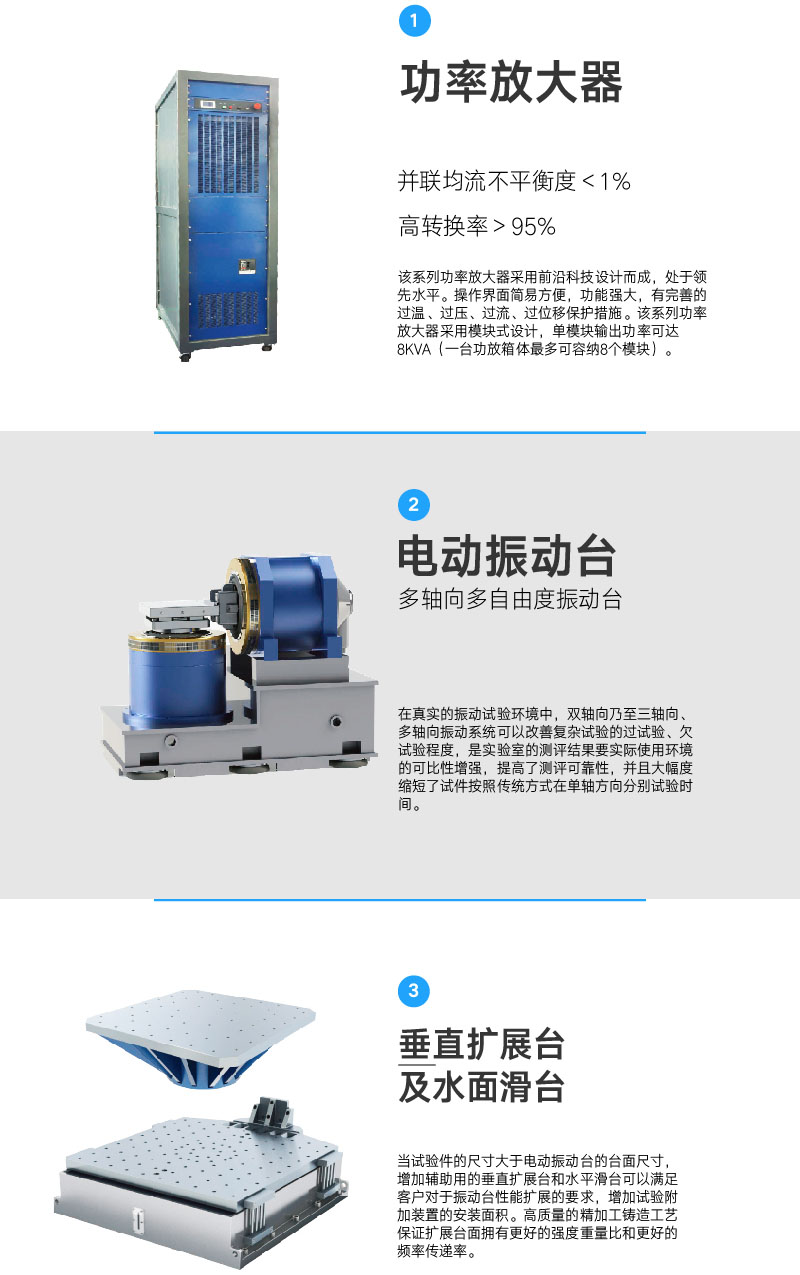

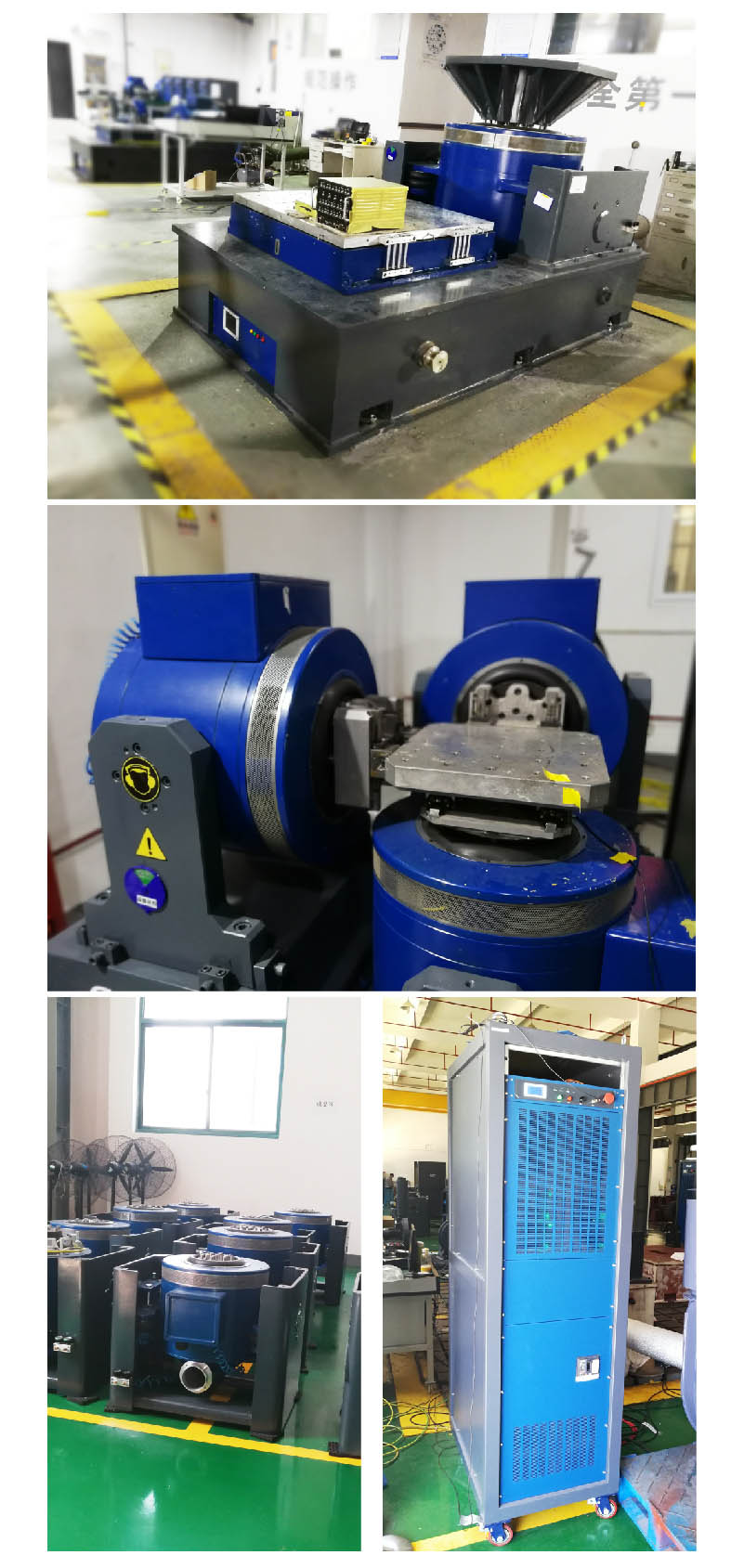

| ——————產品細節圖——————— | ||
